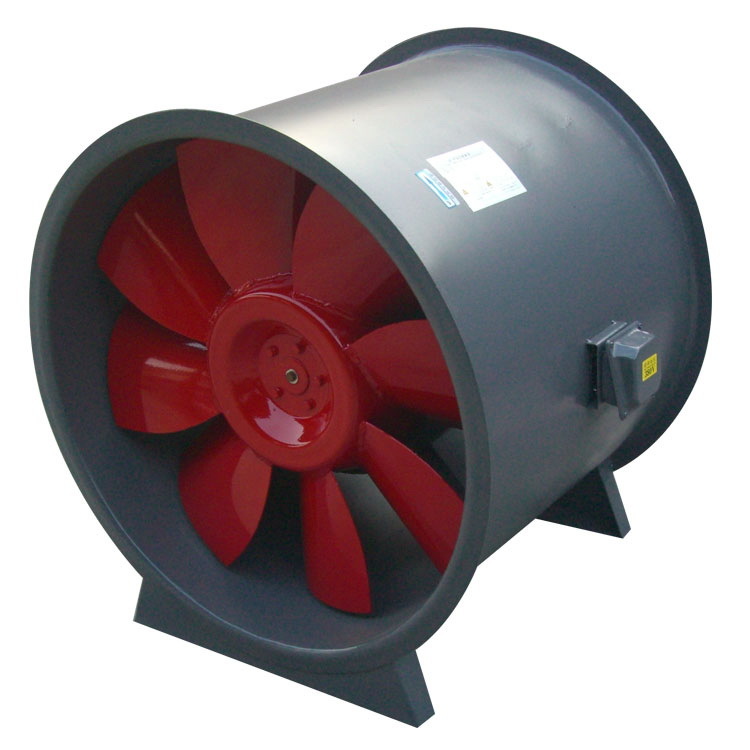

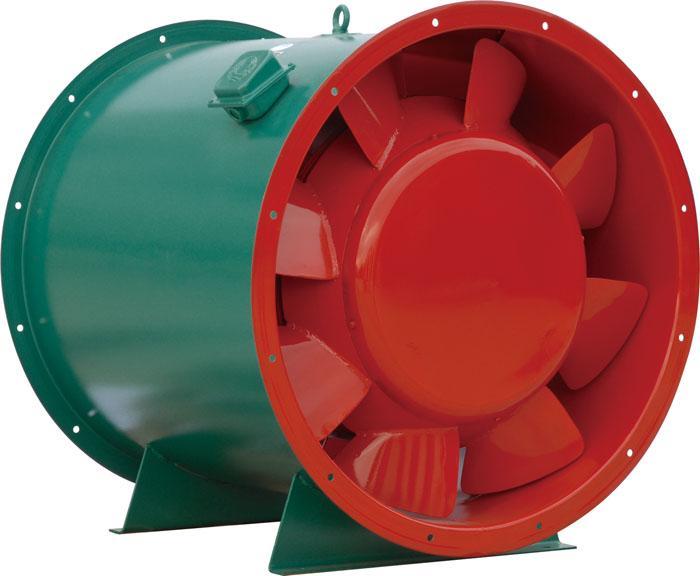

HTF-(B)型 斜流消防排烟风机

技术参数
HTF系列型消防高温排烟斜流风机,其基本形式为斜流式结构,采用耐高温电机,配设专门的电机冷却系统,产品经国家消防装备监督质量检验中心按GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验,在介质温度280℃高温条件下连续运转45分钟以上,100℃温度条件下连续运转20小时/次不损坏,可用于通风排烟两用。
未找到相应参数组,请于后台属性模板中添加
产品描述

HTF系列型消防高温排烟斜流风机,其基本形式为斜流式结构,采用耐高温电机,配设专门的电机冷却系统,产品经国家消防装备监督质量检验中心按GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验,在介质温度280℃高温条件下连续运转45分钟以上,100℃温度条件下连续运转20小时/次不损坏,可用于通风排烟两用。



1、 产品分类

1.按安装方式分:卧式和屋顶式(W型)

2.按风量风压分:常压型有I型、II型(双速);中压型(叶轮为斜流式)有III、IV型(双速);低压型有D1、D2

3.按调速方式分:单速、双速、变频(采用变频电机,配变频控制器,实行无级调速,以适应不同工况,建议调节频率锁定在25HZ~50HZ)

4.为适应不同场所噪声要求,风机均可配不同长度消声器,也可做成包覆式。



2、工作条件

工作温度:-20~+60℃(可连续运转)

耐高温:100℃(可连续运转20小时),280℃(可连续运转45分钟)

湿度:<90%

介质条件:空气(含尘量不超过100mg/m3)

工作电源:三相、380V/50HZ



3、 风机应用

风机可广泛应用于高层建筑、烘箱、地下车库、隧道等通风排烟场所



4、 风机配置

4.1、标准配置

1.叶轮 2.机壳(风筒、导叶、内筒、电机支架)3.电机 4.冷却叶轮 5.底脚 6.冷却风管

4.2、备选件及附件(订货时注明是否购买)

4.2.1.减振设备 2.控制箱 3.网罩 4.对接法兰



5、加工工艺

5.1、风机叶轮为钢制,轮毂液压拉伸成型,叶片冲压后液压成形,叶片与轮毂焊接装配成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级

5.2、外筒法兰为采用整体翻边旋压而成



6、性能参数表
